Máy dán hộp tốc độ cao ZP- B 4/6 Series

Mô tả chung

VPRINT MACHINERY - GIẢI PHÁP MỚI CHO NGÀNH IN VÀ BAO BÌ



Dòng máy cao cấp sử dụng phụ tùng cao cấp từ Đức, Nhật

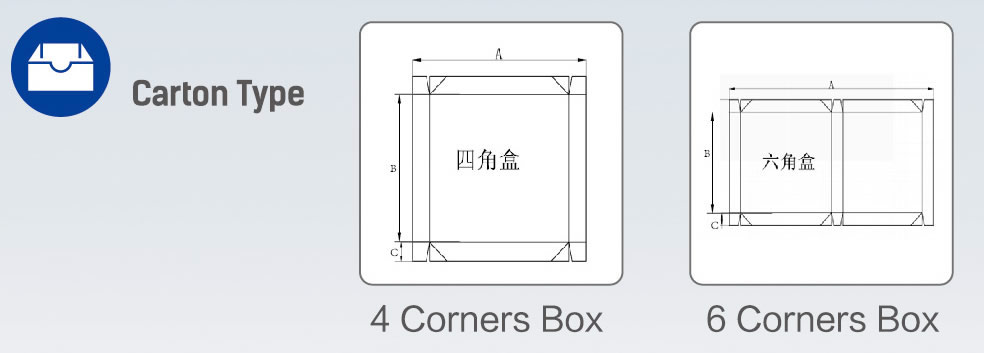

Các kiểu hộp và thông số: Hộp 4 cạnh - hộp 6 cạnh



Đặc tính

Bộ phận cấp giấy

Bộ điều khiển cấp giấy độc lập với nhiều tốc độ

Chức năng điều chỉnh rung xếp chồng giấy

Cửa cấp hông điều chỉnh được tối đa theo chiều rộng sản phẩm



Bộ phận định vị hông

Bộ phận độc lập định vị theo chiều hông đảm bảo sản phẩm vào bộ phận gấp và dán một cách song song tuyệt đối



Bộ phận đai vận chuyển

Điều khiển độc lập bằng motor

Điều chỉnh độ dài bằng các bộ phận cơ khí trên và dưới

Cho phép chọn dòng vận chuyển hộp gối đầu và gối đuôi

Trang bị hệ thống điều chỉnh lực căng đai tự động

Các bộ phận cơ khí nhận sản phẩm tự động và liên tục giúp sản phẩm đi vào bộ phận ép một cách ngay ngắn

Thiết bị căn vuông góc cơ khí giúp đóng đáy hộp một cách chính xác



Bộ phận gấp

Gấp đường thứ hai và thứ tư một cách mượt mà và chính xác

Đai gấp ngoài có thể điều chỉnh 180° với nhiều tốc độ, được điều khiển bởi các bánh xe chặn và định vị trái phải

Các con lăn áp lực lớn có thể điều chỉnh độ rộng (tùy chọn)



Bộ phận đai vận chuyển

Có thể điều chỉnh tốc độ thủ công hoặc tự động với sự hỗ trợ của các cảm biến

Bộ phận trên có thể di chuyển tới lui theo chiều dài khác nhau của hộp

Điều chỉnh áp lực bằng khí nén



Bộ phận gấp hông

Tay gấp cánh trái lên đến 180°

Gấp đường gấp thứ ba lên đến 135°

Bộ phận mở đường cấn thứ nhất và thứ ba



Bộ phận ép

Có thể điều chỉnh tốc độ thủ công hoặc tự động với sự hỗ trợ của các cảm biến

Bộ phận trên có thể di chuyển tới lui theo chiều dài khác nhau của hộp

Điều chỉnh áp lực bằng khí nén



Bộ phận móc đáy

Bộ móc gấp hoàn thiện và các móc xoắn để gấp các tay gấp đáy một cách mượt mà và chính xác

Bộ phụ kiện móc đáy kiểu B-type



Thiết bị gấp đuôi

Hai trục dẫn động cho phép gấp chính xác các tay gấp cạnh.

Dễ dàng cài đặt thông qua màn hình điều khiển



Thiết bị miết góc vuông (tùy chọn)

Thiết bị miết vuông góc bằng khí nén và motor trên bộ phận ép. Hai thiết bị được gắn trên đai truyền dòng sản phản được vận chuyển vào bộ phận ép một cách hoàn hảo

Thiết bị ép cạnh, điều chỉnh các hộp một cách vuông vắn khi rơi xuống băng chuyền bên dưới



Bộ phận dán keo

Một bể keo dưới (bên trái)

Dễ dàng tháo và vệ sinh

Hệ thống bôi keo điện bằng súng phía trên



Thông số kỹ thuật

Model	ZP-B850-4/6 corner	ZP-B1100-4/6 corner
Vật liệu phù hợp	Cardboard 210-850gsm Carton sóng E/F	Cardboard 210-850gsm Carton sóng N/E/F
Phương pháp cấp	Tự động liên tục	Tự động liên tục
Tốc độ tối đa	450m/phút	450m/phút
Kích thước tổng	15500x1400x1800mm	15500x1700x1800mm
Khối lượng	7T	8T
Công suất tiêu thụ	23 KW - 380V, 50Hz	23 KW - 380V, 50Hz
Hộp 4 cạnh A	140-770mm	180-950mm
Hộp 4 cạnh B	60-500mm	80-800mm
Hộp 4 cạnh C	20-120mm	25-150mm
Hộp 6 cạnh A	200-770mm	300-950mm
Hộp 6 cạnh B	80-500mm	80-800mm
Hộp 6 cạnh C	20-200mm	25-150mm
