Máy dán hộp tốc độ cao ZP- M S Series

Mô tả chung

VPRINT MACHINERY - GIẢI PHÁP MỚI CHO NGÀNH IN VÀ BAO BÌ



Là dòng máy tốc độc cao lên đến 450m/phút.

Sử dụng phụ tùng là hàng cao cấp từ Đức, Nhật

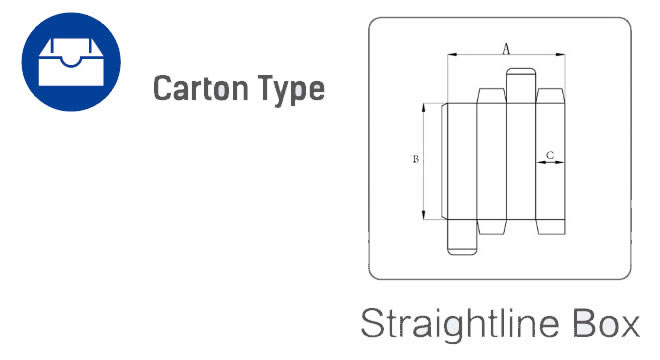

Kiểu hộp và thông số: hộp thẳng



Đặc tính

Bộ phận cấp giấy

Bộ phận cấp giấy bằng ma sát. Điều khiển độc lập bằng biến tần.

Chức năng điều chỉnh rung xếp chồng giấy

Cửa cấp hông điều chỉnh được tối đa theo chiều rộng sản phẩm

Bảng điều khiển cảm ứng và nút bấm điều khiển toàn bộ quá trình vận hành

Phần xếp chồng mở rộng hỗ trợ gấp hộp dài

Vách hông điều chỉnh tự động bằng motor (tự động)



Bộ phận định vị hông

Bộ phận độc lập định vị theo chiều hông đảm bảo sản phẩm vào bộ phận gấp và dán một cách song song tuyệt đối

Điều khiển độc lập bằng motor

Có thể định vị theo bất kì phía nào của máy

Cài đặt nhanh chóng và dễ dàng



Bộ phận đai vận chuyển

Điều khiển độc lập bằng motor

Điều chỉnh độ dài bằng các bộ phận cơ khí trên và dưới

Cho phép chọn dòng vận chuyển hộp gối đầu và gối đuôi

Trang bị hệ thống điều chỉnh lực căng đai tự động

Các bộ phận cơ khí nhận sản phẩm tự động và liên tục giúp sản phẩm đi vào bộ phận ép một cách ngay ngắn

Thiết bị căn vuông góc cơ khí giúp đóng đáy hộp một cách chính xác



Bộ phận gấp

Điều khiển độc lập bằng motor

Gấp đường thứ hai và thứ tư một cách mượt mà và chính xác

Đai gấp ngoài có thể điều chỉnh 180° với nhiều tốc độ, được điều khiển bởi các bánh xe chặn và định vị trái phải

Dễ tiếp cận

Thiết bị gấp hộp mini



Bộ phận ép

Bộ phận ép motor khí nén độc lập

Chế độ thủ công và tự động

Bộ phận trên có thể di chuyển tới lui theo chiều dài khác nhau của hộp

Điều chỉnh áp suất khí nén tùy ý



Thiết bị căn góc vuông (tùy chọn)

Thiết bị căn vuông góc bằng khí nén và motor trên bộ phận ép.

Thiết bị ép cạnh, điều chỉnh các hộp một cách vuông vắn khi rơi xuống băng chuyền bên dưới



Bộ phận dán keo

Hai bể keo dưới (trái và phải)

Dễ dàng tháo và vệ sinh



Module cấn/răng cưa (Tùy chọn)

Bộ phận răng cưa độc lập điều khiển bằng motor

Nằm ngay phía sau bộ phận định vị hông và trước bộ phận gấp

Cho phép tạo răng cưa sâu theo yêu cầu



Thông số kỹ thuật

Model	ZP-M1050-S	ZP-M1250-S	ZP-M1450-S	ZP-M1650-S	ZP-M1850-S
Vật liệu phù hợp	Cardboard 210-850gsm Carton sóng N/E/F/B	Cardboard 210-850gsm Carton sóng E/C/B/AB	Cardboard 210-850gsm Carton sóng E/C/B/AB	Cardboard 210-850gsm Carton sóng E/C/B/AB	Cardboard 210-850gsm Carton sóng E/C/B/AB
Phương pháp cấp	Tự động liên tục
Tốc độ tối đa	350m/phút	350m/phút	350m/phút	350m/phút	350m/phút
Kích thước tổng	15000x1900x1650mm	15000x2100x1650mm	15600x2300x1650mm	15600x2500x1650mm	15600x2700x1650mm
Khối lượng	8.6T	9.5T	10.5T	11.5T	12.5T
Công suất tiêu thụ	14 KW - 380V, 50Hz	14 KW - 380V, 50Hz	19.2 KW - 380V, 50Hz	19.2 KW - 380V, 50Hz	19.2 KW - 380V, 50Hz
Hộp thẳng A	180-1100mm	180-1300mm	300-1500mm	300-1700mm	350-1900mm
Hộp thẳng B	70-1100mm	70-1100mm	80-1200mm	100-1200mm	100-1200mm
Hộp thẳng C	15-400mm	15-450mm	20-500mm	30-500mm	30-500mm
