Máy dán hộp tốc độ cao ZP- M 4/6 Series

Mô tả chung

VPRINT MACHINERY - GIẢI PHÁP MỚI CHO NGÀNH IN VÀ BAO BÌ



Dòng máy cao cấp sử dụng phụ tùng cao cấp từ Đức, Nhật

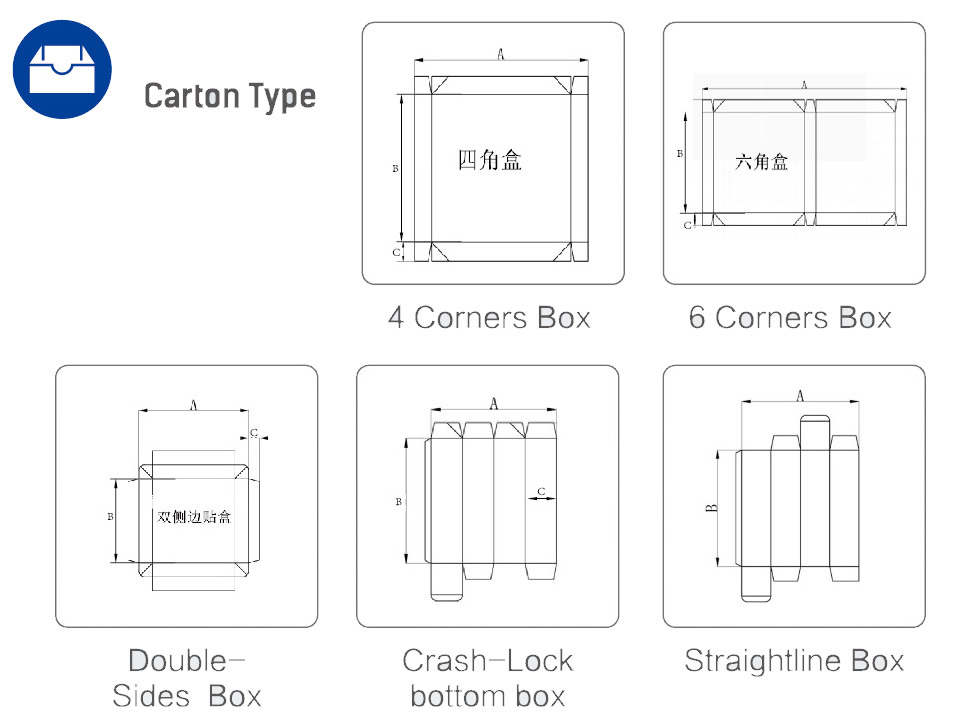

Các kiểu hộp và thông số



Đặc tính

Bộ phận cấp giấy

Bộ phận cấp giấy bằng ma sát. Điều khiển độc lập bằng biến tần.

Chức năng điều chỉnh rung xếp chồng giấy

Cửa cấp hông điều chỉnh được tối đa theo chiều rộng sản phẩm

Bảng điều khiển cảm ứng và nút bấm điều khiển toàn bộ quá trình vận hành

Phần xếp chồng mở rộng hỗ trợ gấp hộp dài

Vách hông điều chỉnh tự động bằng motor (tự động)



Bộ phận định vị hông

Bộ phận độc lập định vị theo chiều hông đảm bảo sản phẩm vào bộ phận gấp và dán một cách song song tuyệt đối

Điều khiển độc lập bằng motor

Có thể định vị theo bất kì phía nào của máy

Cài đặt nhanh chóng và dễ dàng



Bộ phận gấp hông

Tay gấp cánh trái lên đến 180°

Gấp đường gấp thứ ba lên đến 135°

Bộ phận mở đường cấn thứ nhất và thứ ba



Bộ phận móc đáy

Điều khiển độc lập bằng motor

Bộ móc gấp hoàn thiện và các móc xoắn để gấp các tay gấp đáy một cách mượt mà và chính xác

Điều chỉnh lực căng các móc

Bộ phụ kiện móc đáy kiểu B-type.

Cài đặt nhanh chóng và dễ dàng



Bộ phận dán keo

Hệ thống bôi keo điện tiêu chuẩn phía trên, bôi keo lạnh bằng 3 súng.

Các tùy chọn cấu hình hệ thống keo trên khác theo yêu cầu

Hai bể keo dưới (trái và phải)

Dễ dàng tháo và vệ sinh



Bộ phận gấp

Điều khiển độc lập bằng motor

Gấp đường thứ hai và thứ tư một cách mượt mà và chính xác

Đai gấp ngoài có thể điều chỉnh 180° với nhiều tốc độ, được điều khiển bởi các bánh xe chặn và định vị trái phải

Cơ chế truyền vô cấp (biến tần, servo-motor), hai chiều trái phải.

Dễ tiếp cận

Thiết bị gấp hộp mini



Bộ phận đai vận chuyển

Điều khiển độc lập bằng motor

Điều chỉnh độ dài bằng các bộ phận cơ khí trên và dưới

Cho phép chọn dòng vận chuyển hộp gối đầu và gối đuôi

Trang bị hệ thống điều chỉnh lực căng đai tự động

Các bộ phận cơ khí nhận sản phẩm tự động và liên tục giúp sản phẩm đi vào bộ phận ép một cách ngay ngắn

Thiết bị căn vuông góc cơ khí giúp đóng đáy hộp một cách chính xác



Bộ phận ép

Bộ phận ép motor khí nén độc lập

Chế độ thủ công và tự động

Bộ phận trên có thể di chuyển tới lui theo chiều dài khác nhau của hộp

Điều chỉnh áp suất khí nén tùy ý



Thiết bị gấp đuôi

Hệ thống gấp đuôi motor điện thông minh bằng công nghệ servo-motor

Hai trục dẫn động cho phép gấp chính xác các tay gấp cạnh.

Hai servo motor độc lập cho mỗi trục

Thiết lập nhanh chóng và đơn giản



Thiết bị căn góc vuông (tùy chọn)

Thiết bị căn vuông góc bằng khí nén trên bộ phận vận chuyển.

Bảng nhôm chặn hộp khi đai truyền trên điều chỉnh các sai lệch khi đóng đáy

Hộp được thả ra sau khi điều chỉnh

Thiết bị căn vuông góc bằng khí nén và motor trên bộ phận ép.

Thiết bị ép cạnh, điều chỉnh các hộp một cách vuông vắn khi rơi xuống băng chuyền bên dưới



Module cấn/răng cưa (Tùy chọn)

Bộ phận răng cưa độc lập điều khiển bằng motor

Nằm ngay phía sau bộ phận định vị hông và trước bộ phận gấp

Cho phép tạo răng cưa sâu theo yêu cầu
